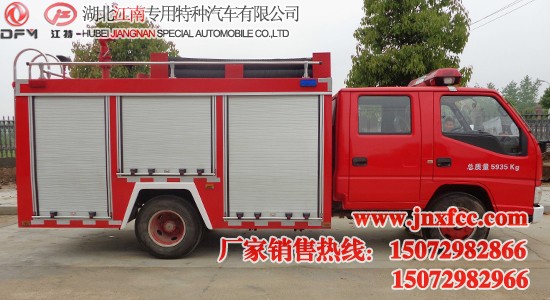

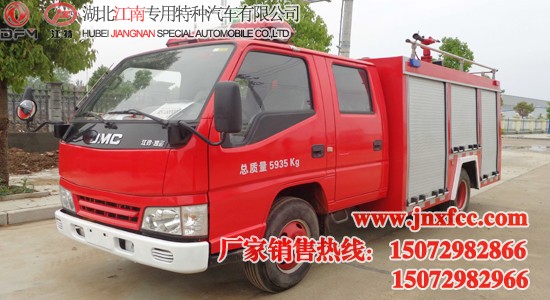

消防車,江鈴消防車,江鈴水罐消防車技術規格書(簡易)

一、底盤
1.廠家：江鈴汽車股份有限公司
2.型號：JX1061TSGA24二類底盤
3.驅動型式：2
4.軸距：3360mm
5.發動機型號：JX493ZLQ4發動機
6.發動機生產廠家：江鈴汽車股份有限公司
7.功率：80KW（108馬力）
8.滿載總質量：5875kg
9.額定載質量：1800kg
10.整備質量：3700kg
11.最高車速：90km/h
12.外型尺寸：長×寬×高6225×1980×2810mm
13、駕駛室
結  構：平頭雙排駕駛室全鋼框架焊接結構.
座位設置：5人
設  備：除原車設備外，加裝有100W警報器、回轉警燈開關、取力器控制開關及指示燈。
14、消防泵
型  號：CB10/20型常壓消防泵
流  量：低壓20L/s
壓  力：低壓1.0MPa
引水時間：≤35s（吸深7m時）
安裝形式：后置式
15、管路系統
內進水管路：1個Φ100mm的后進水，由罐體進入消防泵，裝1只Φ100mm蝶閥，連接液罐與水泵
外進水管路：泵后側外進水口管徑Φ100mm，接外吸管，內扣管牙式接口，
（悶蓋密封）；吸水管Φ100×4m(2根)。
出水管路：
※ 水泵兩側各有1個Φ65mm球閥控制的常壓出水口；
※ 1個Φ65mm的炮管路，采用Φ65mm撓性接頭，用Φ65mm球閥控制。
注水管路：
※ 1個Φ50mm注水管路，可通過水泵直接向罐內注水；
※ 在車身兩側各有1個Φ65mm的外注水口。
放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。
16、消防炮
型  號：PS20型
流  量：20L/s（1.0MPa）
射  程：水≥48m
17、液罐（內藏式）(可選外露式)
載液量：1800kg~3000kg
材  質：優質碳鋼板焊接制作
結  構：焊接式，內設防蕩板。
           ※ 1個人口孔，帶快速鎖緊及開啟裝置
           ※ 1個溢流閥裝置
           ※ 1個液位指示器
           ※ 1個排污口，手動閥控制
           ※ 1個空氣呼吸器閥(選裝)
18、取力器
型  式：夾心式
操  縱：電動控制
冷卻方式：強制式可調式水冷。
潤滑方式：飛濺式油潤滑。
19、器材箱及泵房
材  質：骨架、蒙皮為優質鋼材。
結  構：泵房、器材箱為全鋼框架焊接結構，器材箱左右兩側及泵房左右后三側均有鋁合金簾子門，防滑翻踏板。
20、附加電器系
※ 駕駛室頂部前端為長排警燈，后面一只中號紅色圓警燈（位于后泵房頂端）。
※ 車頂前后配有24V、60W火場照明燈各1只；
※ 車輛兩側上方各配有兩盞爆閃燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、泵房內均裝有照明燈，并符合GB4785規定。
※ 警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。
※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：真空表、水泵出水中、低壓表；消防泵轉速表；液位指示裝置；取力器控制開關及指示器；泵房及器材箱燈開關。（儀表板安裝位置符合技術協議要求）
二、制造技術工藝要求
1.整車烤漆
※ 采用國產優質漆；
※ 車頂、翼子板、輪輞外圈、前保險杠為白色外，其余都為大紅色。
2.所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志；
3.整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定；
4.液罐符合GA39.5-92的規定；
5.所有鉚接間距均勻、適中；
6.車頂設有防護欄板、防滑花紋板，吸水管和消防梯的取用方式符合標書和技術協議要求。
7.車輛設有上下扶梯。
三、器材布置要求與器材配置標準
※ 站在地面或踏板上2個動作內取用任何器材。
※ 器材布置緊湊、裝夾牢固，取用方便江鈴水罐消防車技術規格書(簡易)

一、底盤
1.廠家：江鈴汽車股份有限公司
2.型號：JX1061TSGA24二類底盤
3.驅動型式：2
4.軸距：3360mm
5.發動機型號：JX493ZLQ4發動機
6.發動機生產廠家：江鈴汽車股份有限公司
7.功率：80KW（108馬力）
8.滿載總質量：5875kg
9.額定載質量：1800kg
10.整備質量：3700kg
11.最高車速：90km/h
12.外型尺寸：長×寬×高6225×1980×2810mm
13、駕駛室
結  構：平頭雙排駕駛室全鋼框架焊接結構.
座位設置：5人
設  備：除原車設備外，加裝有100W警報器、回轉警燈開關、取力器控制開關及指示燈。
14、消防泵
型  號：CB10/20型常壓消防泵
流  量：低壓20L/s
壓  力：低壓1.0MPa
引水時間：≤35s（吸深7m時）
安裝形式：后置式
15、管路系統
內進水管路：1個Φ100mm的后進水，由罐體進入消防泵，裝1只Φ100mm蝶閥，連接液罐與水泵
外進水管路：泵后側外進水口管徑Φ100mm，接外吸管，內扣管牙式接口，
（悶蓋密封）；吸水管Φ100×4m(2根)。
出水管路：
※ 水泵兩側各有1個Φ65mm球閥控制的常壓出水口；
※ 1個Φ65mm的炮管路，采用Φ65mm撓性接頭，用Φ65mm球閥控制。
注水管路：
※ 1個Φ50mm注水管路，可通過水泵直接向罐內注水；
※ 在車身兩側各有1個Φ65mm的外注水口。
放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。
16、消防炮
型  號：PS20型
流  量：20L/s（1.0MPa）
射  程：水≥48m
17、液罐（內藏式）(可選外露式)
載液量：1800kg~3000kg
材  質：優質碳鋼板焊接制作
結  構：焊接式，內設防蕩板。
           ※ 1個人口孔，帶快速鎖緊及開啟裝置
           ※ 1個溢流閥裝置
           ※ 1個液位指示器
           ※ 1個排污口，手動閥控制
           ※ 1個空氣呼吸器閥(選裝)
18、取力器
型  式：夾心式
操  縱：電動控制
冷卻方式：強制式可調式水冷。
潤滑方式：飛濺式油潤滑。
19、器材箱及泵房
材  質：骨架、蒙皮為優質鋼材。
結  構：泵房、器材箱為全鋼框架焊接結構，器材箱左右兩側及泵房左右后三側均有鋁合金簾子門，防滑翻踏板。
20、附加電器系
※ 駕駛室頂部前端為長排警燈，后面一只中號紅色圓警燈（位于后泵房頂端）。
※ 車頂前后配有24V、60W火場照明燈各1只；
※ 車輛兩側上方各配有兩盞爆閃燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、泵房內均裝有照明燈，并符合GB4785規定。
※ 警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。
※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：真空表、水泵出水中、低壓表；消防泵轉速表；液位指示裝置；取力器控制開關及指示器；泵房及器材箱燈開關。（儀表板安裝位置符合技術協議要求）
二、制造技術工藝要求
1.整車烤漆
※ 采用國產優質漆；
※ 車頂、翼子板、輪輞外圈、前保險杠為白色外，其余都為大紅色。
2.所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志；
3.整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定；
4.液罐符合GA39.5-92的規定；
5.所有鉚接間距均勻、適中；
6.車頂設有防護欄板、防滑花紋板，吸水管和消防梯的取用方式符合標書和技術協議要求。
7.車輛設有上下扶梯。
三、器材布置要求與器材配置標準
※ 站在地面或踏板上2個動作內取用任何器材。
※ 器材布置緊湊、裝夾牢固，取用方便。
※ 其它專用器材的布置符合標書和技術協議要求
※ 使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材
※ 備胎安裝在車尾下方。
※ 常規器材：見附表一
四、隨車文件
※ 底盤使用說明書
※ 底盤質量保修卡
※ 底盤維護保養手冊
※ 底盤合格證
※ 整車合格證
※ 隨車工具清單
※ 發動機號碼拓印件
※ 底盤號碼拓印件
※ 消防車使用說明書
※ 隨車消防器材清單
※ 其它專用器材的布置符合標書和技術協議要求
※ 使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材
※ 備胎安裝在車尾下方。
※ 常規器材：見附表一
四、隨車文件
※ 底盤使用說明書
※ 底盤質量保修卡
※ 底盤維護保養手冊
※ 底盤合格證

※ 整車合格證
※ 隨車工具清單
※ 發動機號碼拓印件
※ 底盤號碼拓印件
※ 消防車使用說明書
※ 隨車消防器材清單
