  • 東風天錦水罐消防車技術規格書
    發布時間:2015/2/11 8:12:00      查看次數:2879

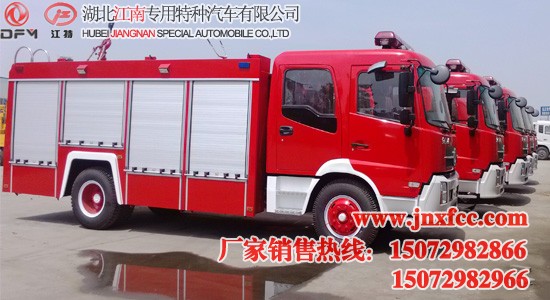

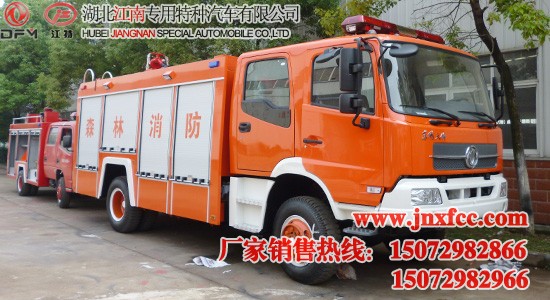

    國四系列:東風天錦水罐消防車技術規格書
    國四系列的東風天錦消防車,是一種中型的消防設備,采用東風汽車公司生產的東風天錦DFL1160BX5二類底盤改裝而成的水罐消防車,罐體載水量可達到6-7噸,其配備的國四環保動力強勁的康明斯6缸中冷增壓發動機,消防泵全自動真空引水,吸水速度快,流量大,射程遠,整車線條優美,駕乘感舒適,消防性能強,射程最大高度55米,能廣泛被利用在需要消防車的環境中,是一款高性價的車型。
    東風天錦消防車技術規格書
    一、 東風天錦水罐消防車汽車底盤:
    1、  東風天錦水罐消防車底盤采用東風天錦DFL1160BX5,康明斯發動機180/185馬力。
    2、  消防車軸距4700
    3、  消防車最高車速:≥90km/h
    4、  消防車發動機:
    (1)、型式:水冷直列六缸四沖程增壓柴油機
    (2)、型號:ISDe180 30、ISDe185 30
    (3)、額定功率:132功率、136功率。
    (4)、最大扭矩:559N.m(1500 1700r/min)
    5、消防車離合器:單片干式,摩擦片外徑¢350mm,液壓遠距離操縱,離合帶氣壓助力器。
    6、消防車變速器:機械式六檔變速箱,機械式遠距離雙桿操縱。
    7、消防車傳動軸:開式,十字軸式萬向節,帶有十字軸滾針軸承。
    8、消防車前軸:端拳式、鍛鋼件工字型斷面。
    9、消防車后橋:驅動橋,單級雙曲線齒輪主減速器,全浮式半軸。
    10、消防車輪胎規格:9.00-20,9.00R20,10.00-20,10.00R20
    11、消防車懸架:前懸架為多片簧,吊耳式結構,有雙向作用筒式減城器。后懸架為主副簧結構。
    12、消防車轉向系統:動力轉向系統。
    13、消防車制動系統:雙回路氣制動系統。
    14、消防車電氣系統:采用24V制電路系統。
    15:滿載總質量≤15噸。
    二、 東風天錦水罐消防車駕駛室
    1、 結構:二汽特種車身廠專業制作,整體沖壓式駕駛樓,平頭、四門、雙排座,扭桿式翻轉機構。
    2、  布局:駕駛室前排有司機座1個,乘員座1個,后排有乘員座4個,乘員和駕駛員間可直接通話,交流方便。
    3、  設備:除原車設備外,加裝有取力器控制開關及指示燈、警燈、警報燈、爆閃燈、標志燈、示廓燈等開關。
    三、 東風天錦水罐消防車液罐
    1、 容量:水6000kg
    2、  材質:水罐采用武鋼Q235-B優質碳鋼板,經特殊防腐處理,如有泡沫罐采用不銹鋼板。頂板厚度3mm、底板厚度為4mm。
    3、  結構:鋼板焊接式,水罐體為大型卷板機一次性卷板成型,縱向焊接,內設防浪板。
    4、  設備:液罐設2個人孔,帶有快速鎖緊及開啟裝置,設2個排污口(帶球閥啟閉裝置),設2個液位指示器,設1個罐體溢流裝置,1個罐頂溢流裝置,罐體兩側各設1個單向注水口,帶快速接口。
    5、  聯接:罐體通過管路系統與消防泵合理聯接,與水罐有1個注水口,1個后進水口,與泡沫罐有1個進液門。
    6、  技術要求:符合GA39.5的有關規定。
    四、 東風天錦水罐消防車消防泵及管路總成
    1、 消防泵
    (1)、型號:中低壓消防泵型號CB20.10/20.40  、消防泵型號CB18/15-XZ
    (2)、引水裝置:采用干式多片電磁離合器自動脫離機構,無需添加任何潤滑劑,建立0.3MPa的壓力時即可完成引水動作,引水時間≤25秒,反應靈敏,可在任何轉速下實現自動脫離?蛇B續運轉,使用壽命長。
    (3)、安裝位置:中置式(采用夾心取力器取力)或后置式
    2、 管路總成
    水泵設有吸水口2個,出水口2個,均為快速接口,裝有1付中壓卷盤(膠管長度40米),配備1只中壓槍。通過罐到頂部的水泡管路直徑為80mm,管路中配有取力器冷卻水管路,泵放余水管路,并有不間斷引水總成。
    五、 東風天錦水罐消防車消防炮
    1、  型號:PL48型可調式
    2、  安裝位置:水罐頂部
    3、  水炮水平回轉角:360°
    4、  水炮最大俯仰角:30°-+70°
    5、  壓力:0.5-1.2MPa
    6、  流量:48L/S
    7、  射程:水射程≥60米
    六、 東風天錦水罐消防車取力器
    采用先進工藝,質量可靠,性能穩定無噪音,操作方便。
    1、 型式:夾心式(全功率取力)
    2、  構造:齒輪采用優質合金鋼,采用滲碳表面淬火等特種工藝加工而成。
    3、  操縱:采用電磁閥控制(氣壓助力)。
    4、  冷卻:強制、自動調節式水冷。
    5、  潤滑:飛濺潤滑。
    6、  指示燈:駕駛室內設有一只取力器工作指示燈。
    七、 東風天錦水罐消防車器材箱及泵房
    用料考究,裝飾新穎,結構設計合理,安全可靠。
    1、結構:整體式框架焊接結構,確保強度和剛度,器材箱及泵房均采用45×45mm鋁合金型材內藏式搭接技術,合理分配空間,提高空間利用率和可變性。
    2、材質:骨架、蒙皮為優質Q235-A鋼材,外部側板2mm厚,頂板,底板3mm厚,泵房及器材箱裝飾采用1.5mm-2.5mm厚鋁合金花紋板(陽極氧化處理),且花紋鋁板通過具有彈性、高粘接強度的密封膠與主結構相聯,聯接牢固無振動發響,接口平整,美觀耐用。
    3、 簾子門:器材箱及泵房均采用鋁合金卷簾門開啟方式,開關方便可靠。
    八、東風天錦水罐消防車器材布置原則
    1、 按戰斗編成和戰斗展開設計器材集成。
    2、 按人體工程學原理設計各種器材托架。
    3、 按使用邏輯關系和使用頻率放置器材。
    4、 站在地面式或踏板上1-2個動作內取用任何器材。
    九、東風天錦水罐消防車器材布置要求
    1、 車頂設多用途拉梯支架、取用方便、快捷。
    2、 水帶放置采用隔板式放置方式,安全可靠,方便快捷。
    3、 器材箱放置空氣呼吸器支架跑車、可安裝6具空氣呼吸器。
    4、 使用鋁合金型器材搭接技術分隔器材箱,使各種器材放置合理,空間利用率大于80%。
    5、 使用防銹、防振、防脫落、防劃傷的專用平具固定所有器材。
    十、踏腳翻板
        1、材質:骨架為優質Q235-A鋼材,蒙皮為2.5mm厚鋁合金花紋板(陽極氧化處理)。
        2、結構:翻板采用30×30熱軋矩形管框架焊接,氣彈簧鎖定,安全可靠。
        3、要求:踏腳翻板翻下時高度不大于550mm,靜載荷大于225Kg。翻上時符合GB11567的規定。
    十一、儀表板及板上設備
    儀表板位于泵房內,觀測方便,操作靈活,儀表板裝有:轉速表一個,水泵真空表、壓力表各一只;器材箱照明開關一個,水罐液位指示裝置一個,泡沫罐液位指示裝置一個,備用開關一個。
    十二、電器系統
    1、 車頂上部裝有1只紅藍色長排警燈。
    2、 車頂前后配有24V、60W照明燈各一只。
    3、 車輛兩側上方配有四只爆閃燈,下方裝有側標志燈,前后裝示廓燈,并符合GB4785規定。
    4、警報器可設置5種以上警報音:警燈、警報器、照明燈等電路為獨立式附加電路,控制件安裝在駕駛室內,操作簡便,性能可靠。
    十三、噴漆
    1、 大紅色:駕駛室、器材箱、泵房、翻板。
    2、 白色:輪輞外圈,前保險杠。
    3、 油漆:福萊姆(PRIME)汽車漆。
    十四、整車造型
    車身以車頭外輪廓標準,各轉角處均為直角造型,整車造型氣派,美觀、大方。
    十五、總體技術要求
    1、 所有操作開關、儀表及車輛均符合規范的銘牌標志。
    2、 整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定。
    3、 罐體質理符合GA39.5《泡沫消防車通用技術條件》的規定。
    4、 整車外觀美觀大方,平整度符合GA39.5的規定。
    5、 所有鉚接間距均勻、適中。
    6、 所有焊接牢固、焊后打磨光整。
